超支化工程塑料助剂-SeHBP CB100树脂

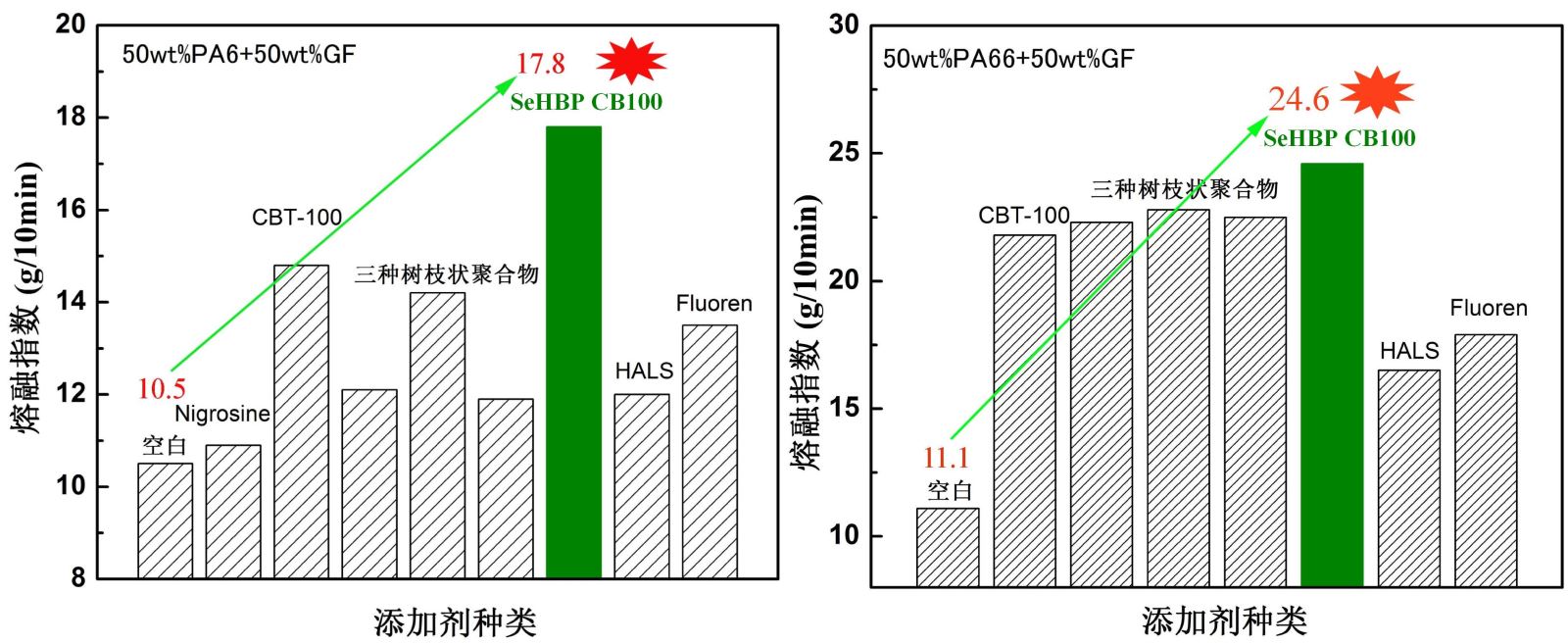

西宝生物提供超支化工程塑料助剂-SeHBP CB100树脂,产品性能优异,集增加流动、增加伸长率、提高分散、提高相容、提高填充量、环保高效六种功能为一体。能渗入分子链内部，降低分子链间的作用力，带动分子链快速运动、降低加工温度、提高熔融指数、提高填料用量以降低成本、消除“鲨鱼皮”、浮纤现象、能轻松实现薄壁、长流程的注射。综合性能远优于性能单一的螺环（CBT）树脂和树枝状聚合物等传统树脂，达到国际先进水平，产品已在多个国家应用。<br /> 基本物性
固体颗粒或粉末，密度为1.1 g/cm3，熔程为140-180℃，无挥发性。<br /> 性能特点
六合一多功能（增加流动、增加伸长率、提高分散、提高相容、提高填充量、环保高效）。降低加工温度和电流（节能），提高分散色泽饱满鲜艳，无挥发绿色环保，增加填料用量降低成本，减少塑料表面破裂、鲨鱼皮现象而提高产品质量。<br /> 应用领域与优点
（1）工程塑料及其复合材料流动改性剂
SeHBP CB100润湿能力强、与各种填料（碳酸钙、滑石粉、硅灰石、硅粉、玻璃微珠）、纤维（碳纤、玻纤）、稳定剂、阻燃剂、脱模剂和颜料的相容性均很好，润湿能力强，可以有效抑制高填料材料的“鲨鱼皮”现象。<br />
（2）颜料分散剂
作为颜料（红、橙、黄、黑、蓝、紫等）分散剂，仅添加材料的0.2-1.0%的用量，可以获得良好分散性的色母料，颜色鲜艳度丰满、更加逼真。<br />
（3）共混流变剂
极少的添加量，可以大幅度提高树脂的流动性、熔融指数和力学性能；降低共混能耗和提高产能，并能显著降低电流或者降低加工温度10-20℃，节能降耗明显。
|
测试项目
|
熔融指数(275℃/2.16kg, g/10min)
|
拉伸强度(MPa)
|
弯曲强度(MPa)
|
悬臂梁缺口冲击强度(kJ/m2)
|
断裂伸长率(%)
|
|
PA-6
|
7.4
|
65.4
|
87.6
|
7.4
|
47.4
|
|
100%PA-6+
|
12
|
64.4
|
85.6
|
7.3
|
115
|
|
0.7%SeHBP CB100
|
|||||
|
50%PA-6+50%GF
|
11
|
195
|
287
|
18
|
2.84
|
|
50%PA-6+50%GF
|
18
|
193
|
291
|
18
|
3.25
|
|
+0.7%SeHBP CB100
|
|
组成
|
PA-66
|
50wt%PA-66+50wt%玻纤+1.0wt% CBT100
|
50wt%PA-66+50wt%玻纤+1.0wt%SeHBP CB100
|
|
熔融指数（275℃/2.16kg）
|
9.0g/10min
|
17.0g/10min
|
30.4g/10min
|
|
组成
|
FRPA-6
|
FRPA-6+0.5wt%HyPerC100
|
FRPA-6+1.0wt%HyPerC100
|
|
熔融指数（275℃/2.16kg）
|
34g/10min
|
50g/10min
|
80g/10min
|
| 组成 | 75%PC+25% CaCO3 |
75%PC+25%CaCO3 |
50%PC+50%CaCO3 |
50%PC+50%CaCO3 |
| 熔融指数（230℃/2.16kg，g/10min） | 1.2 | 2.21 | 1.09 | 2.13 |
| 组成 |
75%PA-6 +25%CaCO3 |
75%PA-6+25%CaCO3 +1.0%SeHBP CB100 |
50%PA-6 +50%CaCO3 |
50%PA-6+50%CaCO3 +1.0%SeHBP CB100 |
| 熔融指数（230℃/2.16kg，g/10min) | 6.01 | 8.38 | 4.59 | 8.13 |
| 组成 |
75%PA-6 +25%玻纤 |
75%PA-6+25%玻纤+1.0%SeHBP CB100 |
50%PA-6 +50%玻纤 |
50%PA-6+50%玻纤+1.0%SeHBP CB100 |
| 熔融指数（230℃/2.16kg，g/10min） | 2.74 | 4.42 | 2.45 | 4.25 |
